■　主要适用于洗衣机、空调机、电风扇、排风扇、单相水泵马达专用起动等交流电动机的起动和运行。It is mainly suitable for starting and running AC motors such as washing machine, air conditioner, electric fan, exhaust fan and single phase pump motor.

结构Structure

■　金属化聚丙烯薄膜，隔离膜电容器 Metallized polypropylene film，Segmented film capacitors

■　阻燃性工程塑料 V-0 Flame retardant engineering plastics V-0

■　阻燃性环氧树酯 V-0 Flame retardant epoxy resin V-0

■　引出：引线式，各种颜色的塑封电线等。Lead：plastic-sealed wires of various colors, etc

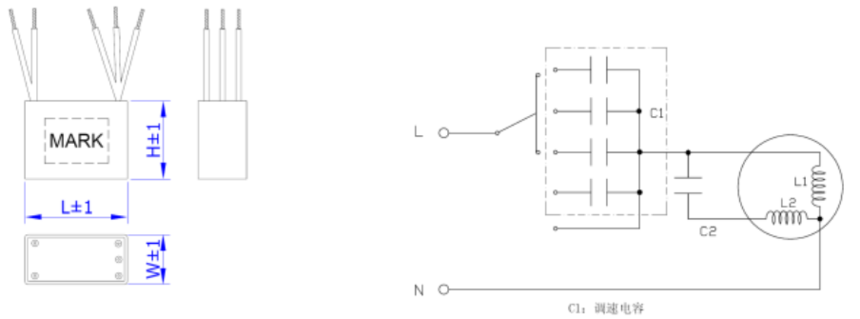

外形示意图和典型线路图Schematic and typical circuit diagrams

技术性能参数

认证标志 Safety approvals	UL﹑TUV/VDE﹑CQC
执行标准 Quoted standard	GB/T3667.1、 UL810 、EN60252-1
工作方式 Type of working	连续运行 Continuous
寿命等级 Operating class	CLASS B - 10000 hours CLASS C - 3000 hours
最低/最高工作温度Operating Min. / MaxTemperature:	-25/70℃；-40/70℃；-40/85℃；-40/105℃
储存温度 Storage:	-40 / 70℃
额定电压 Rated Voltage U_N (a.c.):	250~450 Volt a.c.
额定频率 Rated Frequency f_N(Hz):	50Hz / 60Hz
电压上升速率 Voltage rise/fall time (max):	15 Volt / μs
最大允许电压 Maximum Permissible Voltage:	1.10 x Rated Voltage
最大允许电流 Maximum Permissible Current:	1.30 x Rated Current
损耗角正切值 Dissipation factor, tgδ:	20 x 10^-4 at 20°C, 50 Hz
安全防护等级 Class of safety protection:	S0(P0)
最大海拔高度 Maximum altitude:	2000 m
容量偏差 Capacitance Tolerance (standard)	± 5 %
安装 Mounting:	任何位置 Any position
外壳 Case	工程塑料如ABS、PBT，V0 (UL94 standard)
填充料 Filling Resin	环氧树酯 Self-extinguishing epoxy V0(UL94 standard)
电介质 Dielectric	聚丙烯薄膜Polypropylene film
镀层 Plates	自愈性金属镀层Self-healing metal layer
极间耐压测试 Voltage test terminal to terminal	2 x U_N for 5 s
极壳耐压测试 Voltage test terminal to case:	2200 Volt for 2 s
绝缘电阻 Insulation resistance (20℃)	极间 Between terminals≥2000MΩ .μF (500Vdc,60s)
安全距离 Leakage – Clearance in air between parts under voltage	≥ 5mm
气候类别测试 Vibration test	IEC 60068-2-6

常用规格 specifications 单位：mm

规格Specification	250VAC	300VAC	规格Specification	L×W×H
规格Specification	L×W×H	L×W×H	规格Specification	L×W×H
1+2μF	33×15×25	38×15×25	300V3+250V4+4	50×20×30
1.2+1.8μF	33×15×25	38×15×25	300V3.5+250V4+5	50×23×29
1.5+2.5μF	38×15×25	38×16×27	300V3.5+250V5+6	50×23×29
1.75+3.5μF	38×16×27	38×18.5×29	300V3.75+250V4+5	50×23×29
2+2μF	38×15×25	38×18.5×25	300V3.75+250V5+5	50×23×29
2+2.2μF	38×15×25	38×18.5×25	300V3.5+250V3.5+4	50×20×30
2+3μF	38×15×25	38×18.5×25	300V4+250V4+2.5	50×20×30
2+3.5μF	38×16×25	38×18.5×29	300V4+250V3.5+4.5	50×23×29
2+4μF	38×18.5×25	38×21×28	300V4+250V4+5	50×23×29
2.5+2.5μF	38×15×25	38×25×20	300V4+250V5+5	50×23×29
2.5+5μF	39×19.5×27	38×24×28	300V4+250V5+6	50×23×32.5
3+0.6μF	38×18.5×25	38×18.5×25	300V4+250V6+5	50×23×32.5
3+1.5μF	38×15×25	38×18.5×25	300V4+250V6+6	50×23×32.5
3+5.5μF	38×21×28	38×25×29	300V4.5+250V4+5	50×23×32.5
4+2μF	38×15×25	38×21×28	300V4.5+250V5+5	50×23×32.5
4+4.5μF	38×18.5×29	38×25×29	300V4.5+250V4+8	50×23×32.5
4.5+2μF	38×15×25	38×21×28	300V4.5+250V6+5	50×23×32.5
5+5	38×23×26	50×20×30	300V4.5+250V6+6	50×23×32.5
1.9+(0.5μF×3)	38×30×21	38×30×21	300V5+250V5+5	50×24×30
1.9+(0.7μF×3)	38×30×21	38×32×23	550V1.2+450V1.5+2	50×23×29
2.2+(1.2μF×3)	38×30×21	39×32×23	550V1.5+450V1.5+2	50×23×34
2.4+(0.9μF×3)	38×30×21	38×32×23	550V1.5+450V2+2.5	50×24×37
2.5+(1.2μF×3)	38×30×21	38×32×23	550V2+450V2+4	47×35×35
2.8+(1μF×3)	38×30×21	38×32×23	550V2.2+450V3+3.5	58×26×38
3+(1μF×3)	38×30×21	38×32×23	550V2.5+450V3+3	58×26×38
3+(1.2μF×3)	38×30×21	38×32×23
3.2+(1μF×3)	38×30×21	38×32×23
3.2+(1.2μF×3)	38×30×21	38×32××23
3.5+(1.2μF×3)	38×30×21	38×32×23
3.5+(1.5μF×3)	38×32×23	38×32×23
